Industri oil and gas membutuhkan sistem pengukuran aliran yang akurat untuk mendukung kegiatan eksplorasi, produksi, pengolahan, penyimpanan, hingga distribusi minyak dan gas. Salah satu instrumen penting yang digunakan adalah flow meter. Alat ini berfungsi untuk mengukur laju aliran dan jumlah fluida yang melewati pipa, sehingga perusahaan dapat memantau proses operasional dengan lebih baik.
Penggunaan flow meter pada industri oil and gas membantu mengukur aliran crude oil, solar, bahan bakar, gas alam, air proses, serta berbagai fluida lain yang digunakan dalam fasilitas minyak dan gas. Data pengukuran tersebut dapat digunakan untuk mengontrol proses produksi, memantau konsumsi fluida, meningkatkan efisiensi operasional, dan mendukung perhitungan volume produk yang dipindahkan.
Pemilihan flow meter oil and gas harus mempertimbangkan karakteristik fluida, tekanan dan suhu operasional, ukuran pipa, kebutuhan akurasi, serta tujuan pengukuran. Setiap teknologi flow meter memiliki kemampuan yang berbeda, sehingga pemilihan alat yang sesuai sangat penting untuk mendapatkan hasil pengukuran yang andal.
Apa Itu Flow Meter dalam Industri Oil and Gas?
Flow meter adalah instrumen yang digunakan untuk mengukur laju aliran fluida berdasarkan volume atau massa per satuan waktu. Dalam industri minyak dan gas, flow meter digunakan untuk memantau aliran cairan maupun gas di berbagai bagian instalasi produksi dan pengolahan.
Pengukuran aliran dapat dilakukan untuk kebutuhan process monitoring, pengendalian proses, evaluasi produksi, maupun custody transfer, yaitu pengukuran kuantitas produk yang menjadi dasar transaksi antara pihak terkait.
Pada aplikasi custody transfer, ketepatan pengukuran memiliki peran penting karena hasilnya berkaitan langsung dengan perhitungan jumlah produk yang diperdagangkan. Oleh sebab itu, pemilihan flow meter, instalasi, verifikasi, dan kalibrasi perlu mengikuti persyaratan teknis yang berlaku untuk aplikasi tersebut.
Fungsi Flow Meter pada Industri Minyak dan Gas
Flow meter memiliki sejumlah fungsi penting dalam mendukung kegiatan operasional industri oil and gas.
1. Mengukur Aliran Minyak Mentah
Flow meter digunakan untuk mengukur aliran crude oil dari fasilitas produksi menuju tangki penyimpanan, unit pengolahan, atau jalur distribusi. Data aliran membantu perusahaan memantau volume produksi dan mengevaluasi kinerja sistem perpipaan.
Untuk pengukuran minyak dengan kebutuhan akurasi tinggi, Coriolis flow meter dapat menjadi pilihan karena mampu mengukur laju aliran massa secara langsung. Turbine flow meter dan positive displacement flow meter juga dapat digunakan pada aplikasi minyak tertentu, bergantung pada viskositas, kebersihan fluida, dan kebutuhan pengukuran.
2. Mengukur Aliran Gas Alam
Gas alam memerlukan teknologi pengukuran yang sesuai dengan karakteristik gas, tekanan, suhu, komposisi, dan rentang aliran. Pengukuran ini penting untuk memantau produksi, distribusi, dan konsumsi gas dalam fasilitas industri.
Ultrasonic gas flow meter banyak digunakan pada jaringan pipa gas, termasuk aplikasi pipa berdiameter besar. Differential pressure flow meter dan turbine gas flow meter juga dapat digunakan apabila sesuai dengan kondisi proses dan persyaratan pengukuran.
3. Monitoring Aliran Bahan Bakar
Pada fasilitas pengolahan minyak, pembangkit, dan instalasi pendukung, flow meter dapat digunakan untuk memantau aliran solar, bahan bakar cair, dan minyak proses. Pengukuran ini membantu perusahaan mengetahui konsumsi bahan bakar serta mengevaluasi efisiensi operasional.
Untuk bahan bakar cair yang relatif bersih, turbine flow meter dapat dipertimbangkan. Jika diperlukan pengukuran massa secara langsung dengan akurasi tinggi, Coriolis flow meter dapat menjadi alternatif.
4. Mendukung Pengendalian Proses Produksi
Data flow meter dapat diintegrasikan dengan PLC, HMI, atau SCADA untuk membantu operator memantau perubahan aliran secara real-time. Informasi tersebut dapat digunakan untuk mengevaluasi kestabilan proses, mengidentifikasi penyimpangan, dan mendukung pengambilan keputusan operasional.
Jenis Flow Meter yang Digunakan pada Industri Oil and Gas

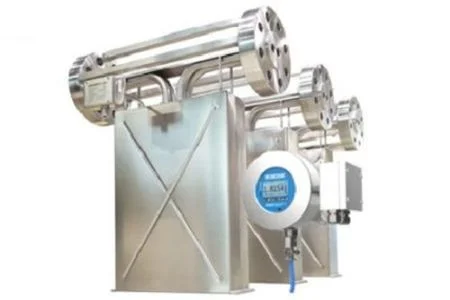

1. Coriolis Mass Flow Meter
Coriolis mass flow meter merupakan salah satu teknologi pengukuran yang digunakan untuk aplikasi minyak dan gas yang membutuhkan pengukuran massa secara langsung. Alat ini bekerja berdasarkan efek Coriolis pada tabung pengukuran yang bergetar.
Selain laju aliran massa, Coriolis flow meter dapat menyediakan informasi densitas dan temperatur, bergantung pada modelnya. Informasi tersebut bermanfaat untuk memantau karakteristik fluida dan mendukung perhitungan proses.
Coriolis flow meter cocok dipertimbangkan untuk crude oil, bahan bakar, dan hidrokarbon cair lainnya apabila kondisi fluida, kapasitas aliran, tekanan, serta ukuran pipa sesuai dengan spesifikasi alat. Teknologi ini juga dapat digunakan dalam aplikasi custody transfer yang memenuhi persyaratan metrologi dan verifikasi terkait.
2. Turbine Flow Meter
Turbine flow meter mengukur aliran berdasarkan putaran rotor yang bergerak ketika fluida melewati alat. Kecepatan putaran berkaitan dengan laju aliran dalam rentang operasi yang telah ditentukan.
Teknologi ini dapat digunakan untuk mengukur hidrokarbon cair yang relatif bersih, bahan bakar, dan aplikasi gas tertentu dengan desain yang sesuai. Turbine flow meter memiliki respons yang baik, tetapi komponen bergeraknya perlu diperhatikan dalam pemeliharaan. Kotoran, partikel, dan perubahan viskositas juga dapat memengaruhi kinerja pengukuran.
3. Differential Pressure Flow Meter
Differential pressure flow meter mengukur perbedaan tekanan yang terbentuk ketika fluida melewati elemen primer, seperti orifice plate atau Venturi tube. Nilai perbedaan tekanan tersebut digunakan untuk menghitung laju aliran.
Teknologi ini telah lama digunakan dalam pengukuran gas, uap, dan cairan pada fasilitas minyak dan gas. Pemilihan serta perhitungannya harus mempertimbangkan karakteristik fluida dan kondisi operasional. Pada aplikasi tertentu, kompensasi tekanan, suhu, dan densitas diperlukan untuk memperoleh hasil pengukuran yang sesuai.
4. Positive Displacement Flow Meter
Positive displacement flow meter bekerja dengan membagi fluida menjadi volume-volume tertentu yang kemudian dihitung selama proses pengukuran.
Alat ini dapat dipertimbangkan untuk pengukuran hidrokarbon cair, minyak dengan viskositas tertentu, dan sistem pemindahan produk yang membutuhkan pengukuran volume. Namun, kesesuaian alat perlu dinilai berdasarkan karakteristik fluida, rentang aliran, tekanan, dan kebutuhan pemeliharaan.
Cara Memilih Flow Meter untuk Industri Oil and Gas
Pemilihan flow meter tidak cukup hanya berdasarkan ukuran pipa atau harga perangkat. Perusahaan perlu menentukan jenis fluida yang akan diukur, seperti crude oil, bahan bakar cair, gas alam, atau air proses. Karakteristik fluida akan menentukan teknologi pengukuran yang paling sesuai.
Selanjutnya, perhatikan tekanan, suhu, viskositas, densitas, komposisi gas, rentang aliran, serta kondisi lingkungan pemasangan. Untuk fasilitas yang memiliki risiko kebakaran atau ledakan, spesifikasi perlindungan area berbahaya dan persyaratan keselamatan instalasi juga harus diperiksa.
Kebutuhan akurasi menjadi pertimbangan berikutnya. Pengukuran untuk kontrol proses memiliki kebutuhan yang berbeda dari pengukuran custody transfer. Untuk transaksi komersial, sistem pengukuran harus memenuhi standar, prosedur verifikasi, dan persyaratan metrologi yang berlaku.
Selain itu, perhatikan integrasi dengan sistem instrumentasi, ketersediaan data, kemudahan pemeliharaan, serta dukungan kalibrasi. Dengan mempertimbangkan faktor-faktor tersebut, perusahaan dapat memilih flow meter yang sesuai dengan kebutuhan operasional dan membantu menjaga keandalan pengukuran.
Manfaat Flow Meter untuk Efisiensi Industri Oil and Gas
Penggunaan flow meter yang tepat membantu perusahaan memperoleh data aliran yang lebih terukur untuk mendukung pengendalian proses dan pengawasan produksi. Data tersebut dapat digunakan untuk memantau jumlah minyak atau gas yang mengalir, mengevaluasi konsumsi bahan bakar, serta mengidentifikasi perubahan kondisi operasional.
Integrasi flow meter dengan sistem monitoring juga memudahkan pengumpulan data historis dan analisis tren aliran. Dengan informasi yang memadai, perusahaan dapat meningkatkan pengawasan proses, merencanakan pemeliharaan, dan mengurangi risiko kesalahan pengukuran.
Dalam aplikasi custody transfer, sistem pengukuran yang sesuai dan terverifikasi membantu meningkatkan keandalan data kuantitas produk yang menjadi dasar transaksi.
Kesimpulan
Flow meter untuk pengukuran pada industri oil and gas berperan penting dalam memantau aliran minyak mentah, gas alam, bahan bakar, dan fluida pendukung proses. Coriolis mass flow meter cocok dipertimbangkan untuk pengukuran massa hidrokarbon cair, ultrasonic flow meter untuk berbagai aplikasi cairan dan gas, turbine flow meter untuk fluida yang sesuai, differential pressure flow meter untuk sistem pengukuran berbasis beda tekanan, serta positive displacement flow meter untuk pengukuran volume cairan tertentu.
Pemilihan flow meter harus disesuaikan dengan jenis fluida, kondisi operasional, kebutuhan akurasi, dan tujuan pengukuran. Dengan teknologi dan instalasi yang tepat, perusahaan dapat meningkatkan keandalan data aliran, menjaga efisiensi operasional, dan mendukung kelancaran proses industri minyak dan gas.
