Flow meter electromagnetic merupakan salah satu alat ukur yang banyak digunakan untuk mengukur aliran fluida cair pada berbagai proses industri. Alat ini dapat digunakan pada sistem air, air limbah, cairan kimia, hingga berbagai fluida konduktif lainnya.
Namun, hasil pengukuran flow meter electromagnetic tidak hanya dipengaruhi oleh spesifikasi alat. Instalasi flow meter juga memiliki peran penting terhadap akurasi dan kestabilan data. Pemasangan yang kurang tepat dapat menyebabkan pembacaan flow tidak stabil, munculnya error, atau hasil pengukuran tidak sesuai dengan kondisi sebenarnya.
Karena itu, sebelum memasang electromagnetic flow meter, kondisi pipa, arah aliran, posisi alat, panjang pipa lurus, dan kondisi fluida perlu diperhatikan.

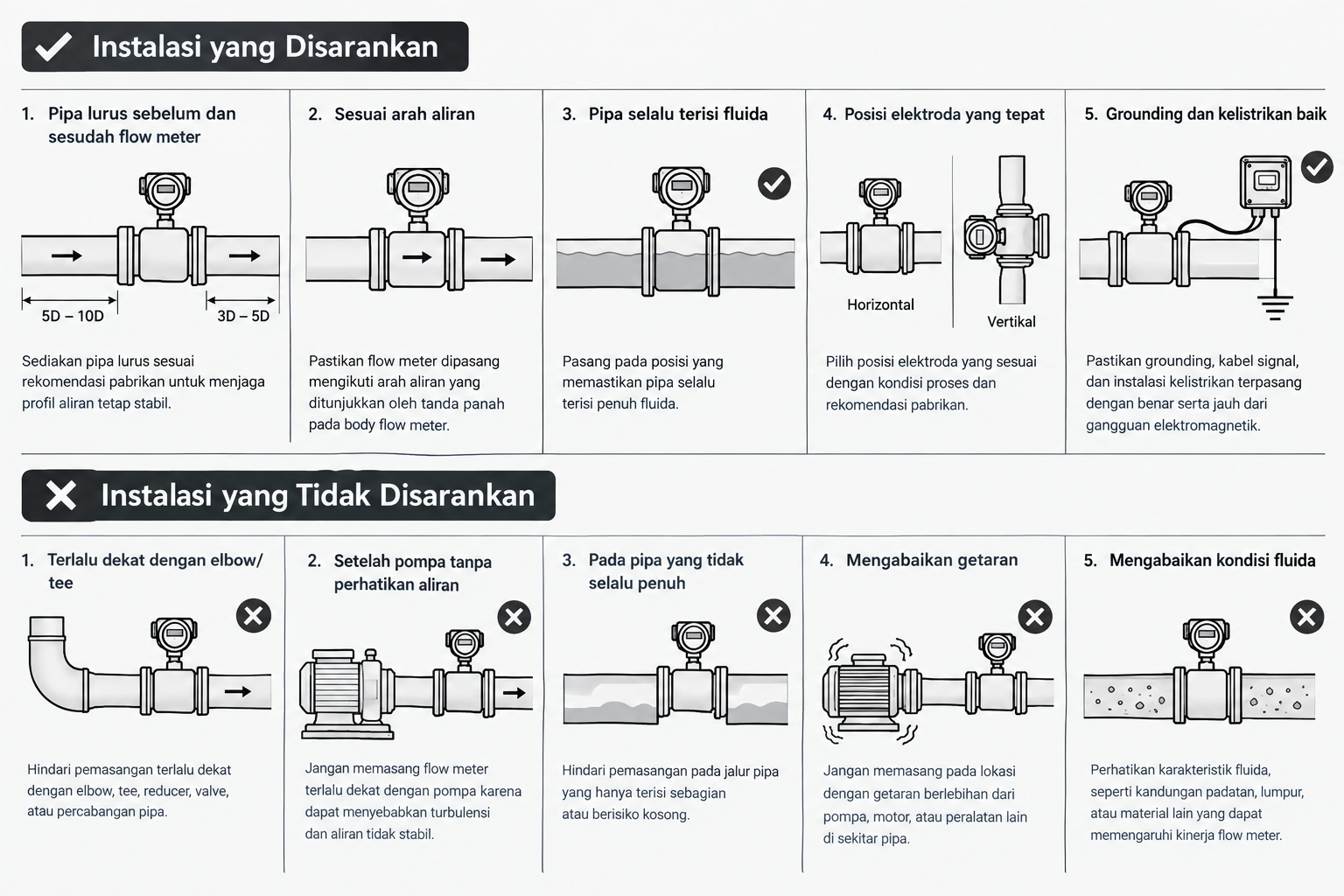

Instalasi Flow Meter Electromagnetic yang Disarankan
Pemasangan flow meter electromagnetic sebaiknya mengikuti kondisi instalasi yang dapat membuat aliran fluida tetap stabil ketika melewati sensor.
1. Sediakan Pipa Lurus Sebelum dan Sesudah Flow Meter
Salah satu hal penting dalam instalasi electromagnetic flow meter adalah menyediakan pipa lurus sebelum dan sesudah flow meter. Pipa lurus membantu menjaga profil aliran agar lebih stabil sebelum fluida melewati sensor.
Panjang pipa lurus yang dibutuhkan dapat berbeda tergantung desain flow meter dan kondisi instalasi. Sebagai acuan umum, beberapa aplikasi menggunakan sekitar 5D sampai 10D pada sisi inlet dan beberapa D pada sisi outlet. D merupakan diameter dalam pipa.
Namun, rekomendasi dari datasheet produsen tetap harus menjadi acuan utama karena kebutuhan straight pipe dapat berbeda pada setiap model.
2. Pasang Flow Meter Mengikuti Arah Aliran
Flow meter electromagnetic harus dipasang sesuai dengan arah aliran yang ditentukan oleh produsen. Biasanya terdapat tanda panah pada body flow meter yang menunjukkan arah aliran.
Pemasangan yang tidak mengikuti arah yang ditentukan dapat menyebabkan hasil pembacaan tidak sesuai atau menyulitkan proses commissioning.
3. Pastikan Pipa Selalu Terisi Fluida
Electromagnetic flow meter membutuhkan kondisi pipa yang terisi penuh agar pengukuran dapat dilakukan dengan baik. Karena itu, posisi pemasangan perlu dipilih dengan mempertimbangkan kemungkinan adanya udara di dalam pipa.
Pemasangan pada jalur pipa yang selalu penuh lebih disarankan dibandingkan posisi yang memungkinkan pipa menjadi kosong sebagian.
Untuk sistem dengan risiko udara terjebak, posisi pipa dan konfigurasi instalasi perlu diperiksa kembali sebelum pemasangan.
4. Perhatikan Posisi Elektroda
Posisi pemasangan flow meter electromagnetic juga perlu diperhatikan. Pada instalasi tertentu, posisi elektroda yang tepat dapat membantu mengurangi risiko pembacaan terganggu akibat gelembung udara atau endapan.
Pemilihan posisi horizontal atau vertikal harus disesuaikan dengan kondisi proses dan rekomendasi manufacturer.
5. Pastikan Grounding dan Kelistrikan Baik
Selain pemasangan pada pipa, bagian electrical juga sangat penting. Electromagnetic flow meter membutuhkan grounding yang baik agar sinyal pengukuran dapat diterima dengan stabil.
Kabel signal juga sebaiknya dipasang dengan benar dan dijauhkan dari sumber gangguan elektromagnetik yang dapat memengaruhi sinyal flow meter.
Instalasi yang Tidak Disarankan
Selain mengetahui pemasangan yang benar, teknisi juga perlu mengetahui kondisi instalasi yang sebaiknya dihindari.
1. Dipasang Terlalu Dekat dengan Elbow atau Tee
Pemasangan flow meter electromagnetic terlalu dekat dengan elbow, tee, reducer, valve, atau percabangan pipa dapat menyebabkan profil aliran menjadi tidak stabil.
Jika kondisi tersebut tidak dapat dihindari, kebutuhan straight pipe perlu diperiksa berdasarkan manual flow meter yang digunakan.
2. Dipasang Setelah Pompa Tanpa Memperhatikan Kondisi Aliran
Pompa dapat menghasilkan turbulensi dan perubahan profil aliran. Karena itu, pemasangan electromagnetic flow meter terlalu dekat dengan pompa perlu diperhatikan.
Jika flow meter ditempatkan pada area dengan turbulensi tinggi, hasil pengukuran dapat menjadi kurang stabil. Jarak pemasangan dan kebutuhan pipa lurus harus mengikuti rekomendasi produsen.
3. Dipasang pada Pipa yang Tidak Selalu Penuh
Pipa yang hanya terisi sebagian dapat menyebabkan pengukuran flow tidak optimal. Kondisi ini sering terjadi pada jalur drainase atau instalasi dengan perubahan elevasi tertentu.
Untuk aplikasi seperti ini, pemilihan lokasi dan jenis flow meter harus dilakukan dengan lebih hati-hati.
4. Mengabaikan Getaran pada Pipa
Getaran dari pompa, motor, atau peralatan mekanis di sekitar pipa juga dapat memengaruhi sistem pengukuran. Flow meter sebaiknya tidak dipasang pada lokasi dengan vibrasi berlebihan tanpa mempertimbangkan metode pemasangan dan support pipa.
5. Mengabaikan Kondisi Fluida
Electromagnetic flow meter umumnya digunakan untuk fluida yang memiliki konduktivitas listrik yang sesuai dengan spesifikasi alat. Karena itu, karakteristik fluida harus diperiksa sebelum menentukan jenis flow meter.
Fluida yang mengandung padatan, lumpur, atau material lain juga perlu dipertimbangkan karena dapat memengaruhi pemilihan sensor dan lokasi pemasangan.
Pentingnya Instalasi yang Tepat
Instalasi flow meter electromagnetic yang benar membantu menghasilkan data flow yang lebih stabil dan dapat digunakan untuk kebutuhan monitoring maupun kontrol proses. Sebaliknya, kesalahan pemasangan dapat membuat flow meter memberikan pembacaan yang naik turun meskipun kondisi proses sebenarnya relatif stabil.
Karena itu, pemasangan tidak cukup hanya dengan menghubungkan flow meter ke pipa. Kondisi upstream dan downstream, arah aliran, kondisi pipa, posisi sensor, grounding, getaran, serta karakteristik fluida perlu diperiksa sebelum commissioning.
Dengan instalasi yang sesuai rekomendasi manufacturer, electromagnetic flow meter dapat bekerja lebih optimal dan memberikan data pengukuran yang lebih konsisten untuk kebutuhan monitoring industri.
