Dalam sistem industri, pengukuran parameter proses menjadi bagian penting untuk menjaga proses produksi tetap berjalan secara aman, stabil, dan efisien. Tiga parameter yang sangat umum digunakan adalah flow, level, dan pressure measurement.

Ketiganya sama-sama digunakan untuk memantau kondisi proses, tetapi memiliki fungsi, prinsip kerja, dan jenis instrumen yang berbeda. Pemilihan alat ukur yang tepat juga sangat bergantung pada karakteristik fluida, kondisi proses, kebutuhan akurasi, serta sistem kontrol yang digunakan.

Lalu, apa sebenarnya perbedaan flow measurement, level measurement, dan pressure measurement? Berikut penjelasan lengkapnya.

Apa Itu Flow, Level, dan Pressure Measurement?

Secara sederhana, ketiga parameter tersebut dapat dijelaskan sebagai berikut:

• Flow measurement digunakan untuk mengukur laju aliran fluida yang melewati suatu titik atau pipa.
• Level measurement digunakan untuk mengetahui ketinggian atau jumlah fluida di dalam tangki, vessel, silo, atau wadah proses.
• Pressure measurement digunakan untuk mengukur tekanan fluida atau gas di dalam suatu sistem.

Ketiga pengukuran tersebut sering digunakan secara bersamaan dalam proses industri.

Sebagai contoh, pada sebuah tangki penyimpanan cairan, level transmitter dapat digunakan untuk mengetahui tinggi cairan di dalam tangki, pressure transmitter untuk memantau tekanan, sedangkan flow meter digunakan untuk mengetahui jumlah cairan yang masuk atau keluar dari tangki.

Perbedaan Flow, Level, dan Pressure Measurement

Perbedaan paling mendasar dapat dilihat dari parameter yang diukur.

Meskipun berbeda, ketiga parameter ini saling berkaitan dalam banyak aplikasi industri.

1. Flow Measurement

Flow measurement adalah proses mengukur laju aliran fluida yang melewati suatu sistem, biasanya melalui pipa.

Fluida yang diukur dapat berupa air, minyak, bahan kimia, gas, steam, maupun berbagai jenis cairan dan gas lainnya.

Informasi flow biasanya digunakan untuk mengetahui berapa banyak fluida yang mengalir dalam periode tertentu.

Contoh Flow Measurement

Misalnya sebuah pabrik menggunakan air sebanyak 100 m³ per jam dalam proses produksi. Flow meter dapat digunakan untuk mengukur dan memantau laju aliran tersebut secara kontinu.

Data flow dapat dimanfaatkan untuk:

• Monitoring konsumsi bahan baku.
• Mengontrol proses produksi.
• Mengukur penggunaan air.
• Mengontrol distribusi gas.
• Menghitung penggunaan steam.
• Monitoring transfer fluida.
• Mengetahui potensi kebocoran.
• Mendukung sistem otomasi industri.

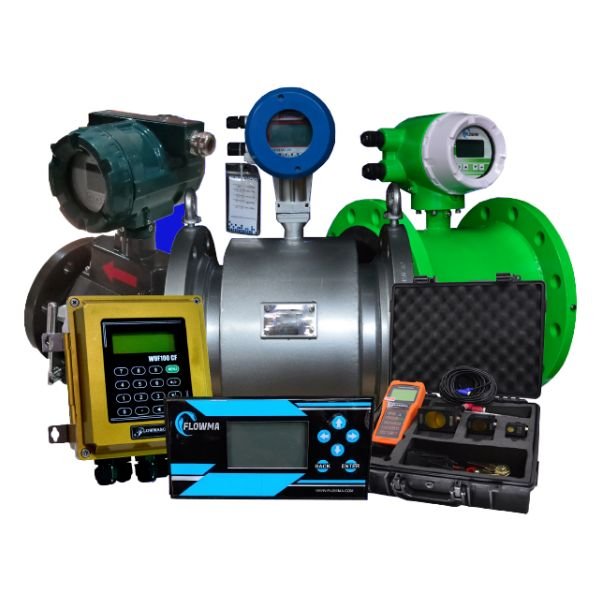

Jenis Flow Meter

Beberapa teknologi flow meter yang umum digunakan antara lain:

Magnetic Flow Meter

Menggunakan prinsip elektromagnetik dan banyak digunakan untuk cairan yang memiliki konduktivitas listrik.

Coriolis Flow Meter

Dapat mengukur mass flow dan sering digunakan ketika kebutuhan pengukuran membutuhkan tingkat akurasi tinggi.

Ultrasonic Flow Meter

Menggunakan gelombang ultrasonik untuk mengukur aliran. Teknologi ini tersedia dalam berbagai konfigurasi, termasuk tipe yang dapat dipasang tanpa memotong pipa pada aplikasi tertentu.

Vortex Flow Meter

Banyak digunakan untuk pengukuran steam, gas, dan cairan tertentu dengan kondisi proses yang sesuai.

Differential Pressure Flow Meter

Menggunakan perbedaan tekanan pada elemen primer untuk menentukan laju aliran.

Pemilihan flow meter harus disesuaikan dengan jenis fluida, ukuran pipa, temperatur, tekanan, rentang flow, serta kebutuhan akurasi.

2. Level Measurement

Berbeda dengan flow measurement, level measurement digunakan untuk mengetahui ketinggian atau level material di dalam sebuah wadah.

Level measurement banyak ditemukan pada:

• Storage tank.
• Mixing tank.
• Process vessel.
• Water tank.
• Chemical tank.
• Silo.
• Hopper.

Pengukuran level penting karena terlalu rendah atau terlalu tingginya material dapat mengganggu proses produksi.

Contoh Level Measurement

Sebuah tangki memiliki tinggi 5 meter. Level transmitter dapat memberikan informasi bahwa cairan berada pada ketinggian 3 meter atau sekitar 60% kapasitas tangki, tergantung konfigurasi pengukuran dan bentuk tangki.

Data tersebut dapat digunakan untuk mengaktifkan alarm, mengontrol pompa, atau mengatur proses pengisian dan pengosongan tangki.

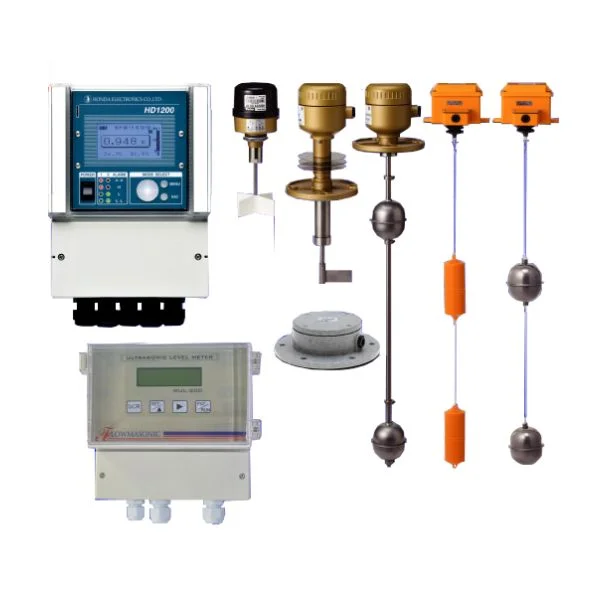

Jenis Level Measurement

Beberapa teknologi level measurement yang umum digunakan antara lain:

Radar Level Transmitter

Menggunakan gelombang radar untuk mendeteksi permukaan material. Teknologi radar banyak digunakan pada aplikasi tangki dengan kondisi proses yang membutuhkan pengukuran non-kontak.

Ultrasonic Level Transmitter

Menggunakan gelombang ultrasonik untuk menentukan jarak antara sensor dan permukaan material.

Hydrostatic Level Measurement

Memanfaatkan tekanan hidrostatik yang dipengaruhi oleh tinggi kolom fluida untuk menentukan level.

Float Level Gauge

Menggunakan pelampung sebagai bagian dari mekanisme pendeteksian level.

Pemilihan teknologi level sangat dipengaruhi oleh jenis material, bentuk tangki, temperatur, tekanan, keberadaan uap, debu, foam, serta kondisi permukaan material.

3. Pressure Measurement

Pressure measurement digunakan untuk mengukur tekanan fluida atau gas dalam sebuah sistem.

Tekanan merupakan salah satu parameter penting karena perubahan tekanan dapat menunjukkan perubahan kondisi proses atau adanya masalah pada sistem.

Pressure measurement banyak digunakan pada:

• Piping system.
• Boiler.
• Compressor.
• Pump.
• Pressure vessel.
• Hydraulic system.
• Pneumatic system.
• Process equipment.

Contoh Pressure Measurement

Dalam sebuah sistem perpipaan, pressure transmitter dapat digunakan untuk memantau tekanan fluida secara kontinu.

Apabila tekanan berada di luar batas operasi yang ditentukan, sistem kontrol dapat memberikan alarm atau melakukan tindakan tertentu untuk menjaga proses tetap aman.

Jenis Pressure Measurement

Beberapa jenis pengukuran tekanan yang umum digunakan antara lain:

Gauge Pressure

Mengukur tekanan relatif terhadap tekanan atmosfer.

Absolute Pressure

Mengukur tekanan dengan menggunakan tekanan absolut sebagai referensi.

Differential Pressure

Mengukur perbedaan tekanan antara dua titik.

Differential pressure juga dapat digunakan pada berbagai aplikasi proses, termasuk pengukuran flow menggunakan prinsip tekanan diferensial dan pengukuran level pada kondisi tertentu.

Hubungan Flow, Level, dan Pressure dalam Sistem Industri

Meskipun memiliki fungsi berbeda, flow, level, dan pressure sering menjadi bagian dari satu sistem pengukuran dan kontrol.

Sebagai contoh, pada sistem tangki:

Flow meter ? mengukur fluida yang masuk atau keluar.

Level transmitter ? mengukur ketinggian fluida dalam tangki.

Pressure transmitter ? memantau tekanan di dalam sistem.

Data dari instrumen tersebut dapat dikirimkan ke PLC, DCS, atau SCADA untuk monitoring dan pengendalian proses.

Dengan integrasi tersebut, operator tidak hanya dapat melihat kondisi proses secara real-time, tetapi juga dapat menggunakan data historis untuk analisis dan evaluasi.

Mengapa Ketiga Measurement Ini Penting?

Pengukuran flow, level, dan pressure memiliki peran berbeda, tetapi semuanya berkontribusi terhadap pengendalian proses industri.

1. Meningkatkan Efisiensi Proses

Data pengukuran membantu operator mengetahui kondisi proses secara lebih akurat sehingga penggunaan bahan baku, air, gas, steam, dan energi dapat dikontrol.

2. Menjaga Kualitas Produksi

Parameter proses yang stabil dapat membantu menjaga konsistensi proses dan kualitas produk.

3. Meningkatkan Keselamatan

Monitoring pressure, level, dan flow dapat membantu mendeteksi kondisi proses yang berada di luar batas operasi.

4. Mendukung Otomasi Industri

Ketiga parameter dapat diintegrasikan dengan sistem kontrol seperti PLC, DCS, SCADA, dan platform monitoring berbasis digital.

5. Mempermudah Analisis Data

Data pengukuran yang tersimpan dapat digunakan untuk melihat tren proses, mengevaluasi performa peralatan, dan membantu menentukan tindakan maintenance.

Bagaimana Memilih Instrumen yang Tepat?

Pemilihan instrumen tidak cukup hanya berdasarkan parameter yang ingin diukur. Kondisi proses juga harus diperhatikan.

Beberapa faktor yang perlu dipertimbangkan antara lain:

• Jenis fluida atau material.
• Temperatur operasi.
• Tekanan operasi.
• Rentang pengukuran.
• Ukuran pipa atau tangki.
• Tingkat akurasi yang dibutuhkan.
• Karakteristik material.
• Kondisi lingkungan.
• Sistem komunikasi.
• Kebutuhan integrasi dengan PLC atau SCADA.
• Kemudahan maintenance dan kalibrasi.

Untuk flow measurement, misalnya, karakteristik fluida seperti konduktivitas, viskositas, densitas, dan kandungan partikel dapat memengaruhi pemilihan teknologi flow meter.

Sementara pada level measurement, kondisi permukaan material, foam, debu, uap, dan bentuk tangki perlu diperhatikan.

Pada pressure measurement, rentang tekanan, jenis tekanan yang diukur, temperatur proses, dan kompatibilitas material instrumen menjadi pertimbangan penting.

Flow, Level, dan Pressure dalam Industri 4.0

Perkembangan instrumentasi industri membuat pengukuran flow, level, dan pressure semakin terintegrasi dengan sistem digital.

Instrumen modern dapat menyediakan data pengukuran secara real-time dan berkomunikasi dengan sistem kontrol atau monitoring.

Data tersebut dapat dimanfaatkan untuk:

• Real-time monitoring.
• Historical data analysis.
• Alarm management.
• Predictive maintenance.
• Energy monitoring.
• Process optimization.
• Remote monitoring.

Karena itu, measurement tidak lagi hanya berfungsi sebagai alat untuk menunjukkan angka, tetapi juga menjadi sumber data bagi sistem otomasi dan digitalisasi industri.

Kesimpulan

Flow, level, dan pressure measurement memiliki fungsi yang berbeda dalam sistem industri.

Flow measurement digunakan untuk mengetahui seberapa besar fluida mengalir, level measurement digunakan untuk mengetahui seberapa tinggi atau banyak material di dalam suatu wadah, sedangkan pressure measurement digunakan untuk mengetahui tekanan dalam suatu sistem.

Pemilihan instrumen yang tepat harus mempertimbangkan karakteristik proses, jenis material, kondisi operasi, kebutuhan akurasi, serta sistem kontrol yang digunakan.

Dengan penggunaan instrumen yang sesuai dan integrasi data yang baik, pengukuran flow, level, dan pressure dapat membantu meningkatkan efisiensi, keamanan, stabilitas, dan pengendalian proses industri.
