Dalam sistem industri, informasi dari sensor dan instrumen perlu dikirimkan ke perangkat kontrol agar kondisi proses dapat dipantau dan dikendalikan. Proses tersebut membutuhkan sinyal instrumentasi sebagai media untuk membawa informasi dari perangkat lapangan menuju sistem kontrol.
Pemahaman mengenai jenis sinyal pada sistem instrumentasi industri penting dalam perancangan, instalasi, hingga troubleshooting sistem otomasi. Setiap jenis sinyal memiliki karakteristik dan penggunaan yang berbeda sesuai dengan kebutuhan proses.

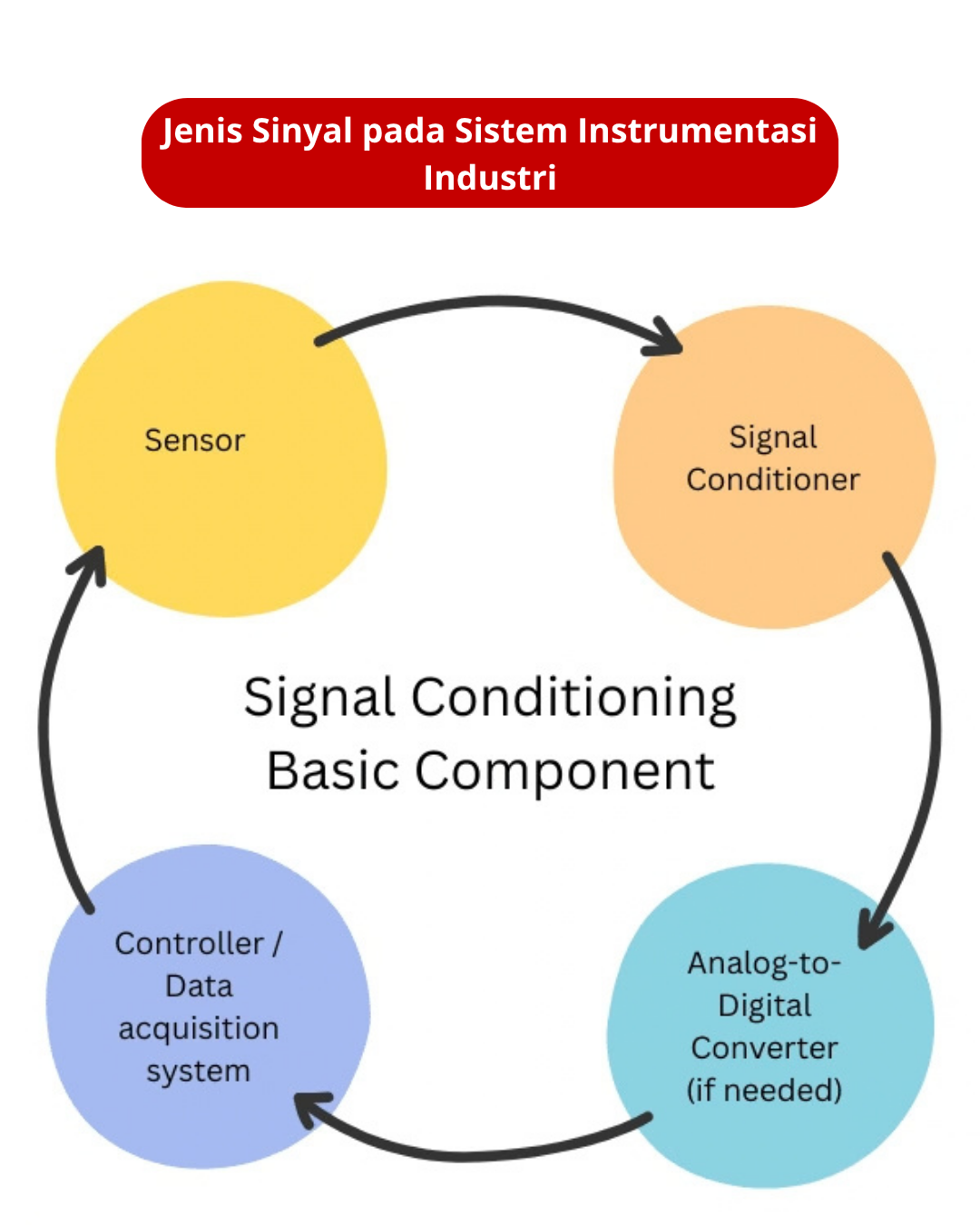

Apa Itu Sinyal Instrumentasi?
Sinyal instrumentasi adalah bentuk informasi yang digunakan untuk mengirimkan data hasil pengukuran atau status suatu perangkat dari lapangan ke sistem kontrol. Sinyal dapat berasal dari sensor, transmitter, switch, maupun perangkat instrumentasi lainnya.
Data tersebut kemudian diterima oleh perangkat seperti PLC, DCS, HMI, atau SCADA untuk diproses dan ditampilkan kepada operator.
Dalam penerapannya, sinyal instrumentasi dapat berupa sinyal analog, digital, maupun sinyal komunikasi yang digunakan untuk pertukaran data antarperangkat.
1. Sinyal Analog
Sinyal analog merupakan sinyal yang nilainya berubah secara kontinu mengikuti perubahan parameter yang diukur. Jenis sinyal ini banyak digunakan pada instrumen untuk mengirimkan nilai pengukuran seperti temperature, pressure, level, dan flow.
Salah satu standar yang banyak digunakan dalam industri adalah 4–20 mA. Pada sistem tersebut, nilai 4 mA dapat mewakili nilai minimum pengukuran, sedangkan 20 mA mewakili nilai maksimum sesuai range instrumen.
Selain 4–20 mA, sinyal analog juga dapat menggunakan tegangan seperti 0–10 V.
Keunggulan sinyal analog adalah kemampuannya membawa informasi nilai proses secara kontinu sehingga dapat digunakan untuk monitoring dan pengendalian.
2. Sinyal Digital
Sinyal digital digunakan untuk menunjukkan kondisi atau status tertentu. Berbeda dengan sinyal analog, sinyal digital umumnya memiliki dua kondisi utama seperti ON/OFF atau HIGH/LOW.
Contohnya adalah proximity sensor yang memberikan sinyal ketika mendeteksi suatu objek. Sinyal tersebut dapat digunakan sebagai input digital pada PLC untuk menjalankan proses kontrol tertentu.
Sinyal digital banyak digunakan pada sistem otomasi untuk membaca status switch, limit switch, sensor deteksi objek, dan perangkat lainnya.
3. Sinyal Pulse
Sinyal pulse merupakan sinyal berbentuk pulsa yang dapat digunakan untuk menunjukkan jumlah kejadian atau frekuensi suatu proses. Jenis sinyal ini banyak digunakan pada perangkat seperti flow meter, encoder, dan sensor kecepatan.
Sebagai contoh, sebuah flow meter dapat menghasilkan sejumlah pulsa berdasarkan jumlah aliran yang melewati sistem. PLC atau perangkat kontrol kemudian menghitung pulsa tersebut untuk memperoleh informasi yang dibutuhkan.
Sinyal pulse juga dapat digunakan untuk membaca kecepatan putaran motor melalui encoder.
4. Sinyal Pneumatic
Selain sinyal listrik, sistem instrumentasi juga dapat menggunakan sinyal pneumatic. Sinyal ini menggunakan tekanan udara sebagai media untuk membawa informasi kontrol.
Salah satu standar yang dikenal dalam instrumentasi pneumatic adalah 3–15 psi. Sinyal tersebut dapat digunakan pada berbagai perangkat seperti pneumatic control valve dan controller.
Meskipun sistem elektronik semakin banyak digunakan, instrumentasi pneumatic masih ditemukan pada aplikasi industri tertentu, terutama yang membutuhkan perangkat dengan karakteristik pneumatic.
5. Sinyal Komunikasi Digital
Perkembangan otomasi industri membuat komunikasi digital semakin banyak digunakan. Berbeda dengan sinyal analog sederhana, komunikasi digital memungkinkan perangkat bertukar data yang lebih kompleks melalui jaringan.
Contohnya adalah Modbus, HART, Profibus, Foundation Fieldbus, dan berbagai protokol komunikasi industri lainnya.
Dengan komunikasi digital, perangkat instrumentasi tidak hanya dapat mengirim nilai pengukuran, tetapi pada sistem tertentu juga dapat bertukar informasi tambahan seperti status perangkat, konfigurasi, dan parameter diagnostik.
Perbedaan Jenis Sinyal Instrumentasi
Setiap jenis sinyal memiliki fungsi dan karakteristik yang berbeda. Sinyal analog umumnya digunakan untuk membawa nilai pengukuran, sedangkan sinyal digital digunakan untuk membaca status. Sinyal pulse lebih sesuai untuk aplikasi yang membutuhkan pembacaan frekuensi atau jumlah pulsa.
Sementara itu, komunikasi digital dapat digunakan ketika sistem membutuhkan pertukaran data yang lebih lengkap antara perangkat instrumentasi dan sistem kontrol.
Pemilihan jenis sinyal perlu mempertimbangkan jarak instalasi, jenis perangkat, kebutuhan akurasi, kondisi lingkungan, kompatibilitas sistem kontrol, serta kebutuhan komunikasi.
Penerapan Sinyal dalam Sistem Instrumentasi Industri
Dalam sebuah sistem instrumentasi industri, berbagai jenis sinyal dapat digunakan secara bersamaan. Misalnya, pressure transmitter mengirimkan sinyal 4–20 mA ke PLC untuk memberikan informasi tekanan. Proximity sensor dapat menggunakan sinyal digital untuk mendeteksi keberadaan objek, sedangkan flow meter dapat menggunakan sinyal pulse atau komunikasi digital untuk mengirimkan data flow.
Data dari perangkat tersebut kemudian dapat diproses oleh PLC dan ditampilkan melalui HMI atau SCADA. Dengan sistem yang terintegrasi, operator dapat melakukan monitoring kondisi proses dan mengambil tindakan berdasarkan data yang tersedia.
Kesimpulan
Jenis sinyal pada sistem instrumentasi industri terdiri dari berbagai bentuk, mulai dari sinyal analog, digital, pulse, pneumatic, hingga komunikasi digital. Setiap jenis memiliki fungsi dan karakteristik yang berbeda.
Pemilihan sinyal yang tepat sangat penting agar data dari sensor dan instrumen dapat diterima serta diproses dengan baik oleh sistem kontrol. Dengan memahami karakteristik masing-masing sinyal, proses perancangan dan pemeliharaan sistem instrumentasi dan otomasi industri dapat dilakukan dengan lebih efektif.
