Dalam dunia industri modern, sistem monitoring industri menjadi bagian penting untuk memantau kondisi proses produksi dan peralatan secara real-time. Data yang diperoleh dari lapangan dapat membantu operator mengetahui kondisi mesin, parameter proses, hingga perubahan yang terjadi selama kegiatan produksi.
Agar sistem monitoring dapat bekerja dengan baik, diperlukan beberapa komponen yang saling terhubung. Mulai dari sensor sebagai pengambil data, perangkat kontrol untuk mengolah informasi, hingga HMI dan SCADA sebagai media monitoring.
Apa Itu Sistem Monitoring Industri?
Sistem monitoring industri adalah sistem yang digunakan untuk mengumpulkan, mengolah, dan menampilkan informasi mengenai kondisi proses atau peralatan industri. Data dapat diperoleh dari berbagai instrumen seperti sensor temperature, pressure, level, dan flow.
Data tersebut kemudian dikirimkan ke perangkat kontrol seperti PLC atau RTU sebelum ditampilkan melalui HMI, SCADA, atau sistem monitoring lainnya.
Dengan sistem ini, operator dapat mengetahui kondisi proses tanpa harus melakukan pemeriksaan secara manual pada setiap titik di lapangan.

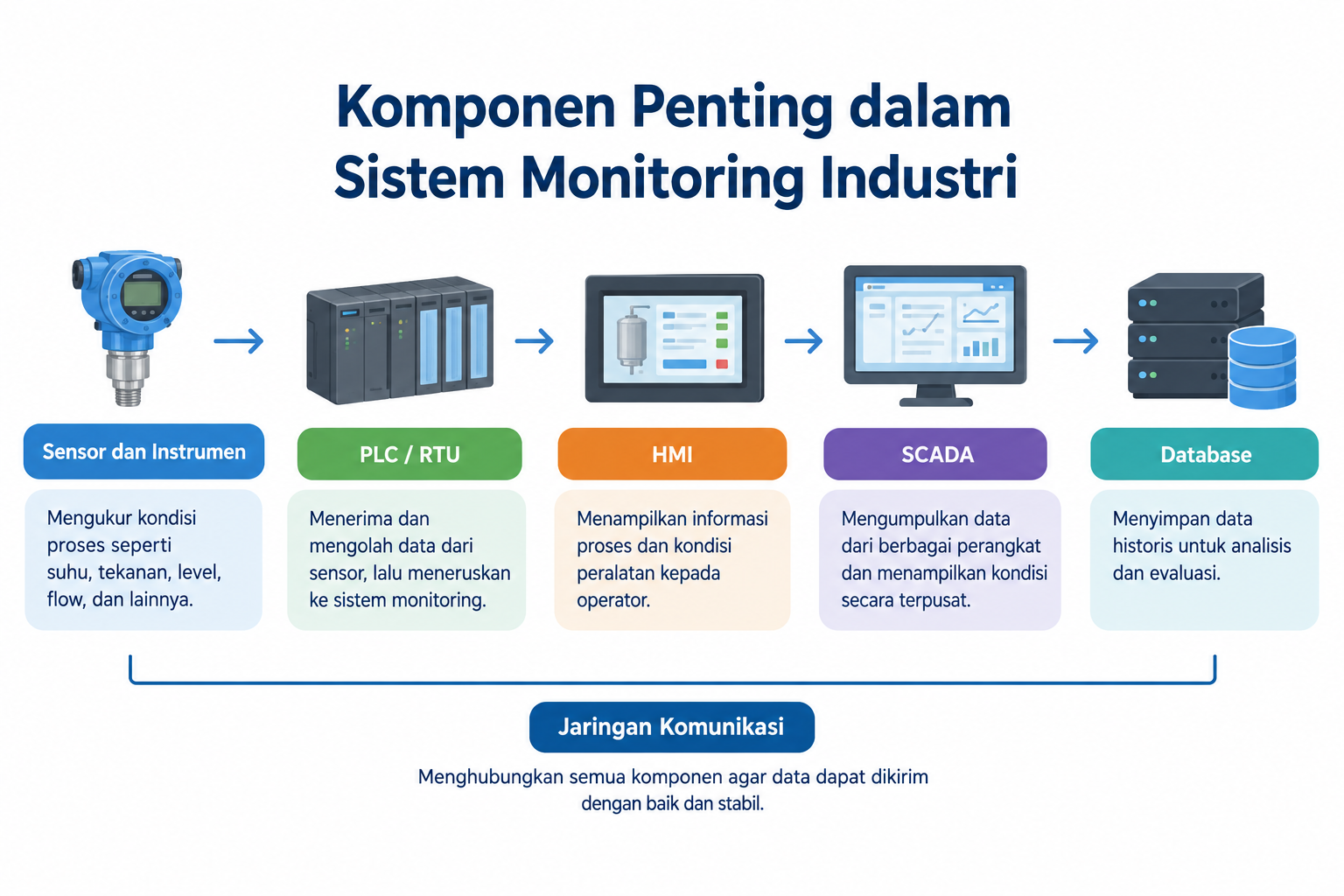

Komponen Penting dalam Sistem Monitoring Industri
1. Sensor dan Instrumen
Sensor merupakan salah satu komponen utama dalam sistem monitoring. Sensor berfungsi mendeteksi perubahan kondisi fisik atau proses kemudian menghasilkan sinyal yang dapat dibaca oleh sistem.
Beberapa parameter yang umum dimonitor antara lain:
- Temperature
- Pressure
- Flow
- Level
- Vibration
- Humidity
Pemilihan sensor harus disesuaikan dengan jenis parameter, range pengukuran, kondisi proses, dan tingkat akurasi yang dibutuhkan.
2. Transmitter
Pada beberapa aplikasi, sensor terhubung dengan transmitter yang berfungsi mengubah hasil pengukuran menjadi sinyal standar untuk dikirim ke sistem kontrol.
Salah satu sinyal yang banyak digunakan dalam industri adalah 4–20 mA. Dengan sinyal tersebut, data dari instrumen dapat dikirim ke PLC, DCS, atau sistem monitoring lainnya.
3. PLC atau RTU
PLC (Programmable Logic Controller) dan RTU (Remote Terminal Unit) digunakan untuk menerima dan mengolah data dari perangkat lapangan.
PLC banyak digunakan pada sistem kontrol mesin dan proses produksi, sedangkan RTU sering digunakan pada sistem yang membutuhkan pengumpulan data dari lokasi yang tersebar.
Keduanya dapat menjadi penghubung antara instrumen lapangan dengan sistem monitoring.
4. HMI
HMI (Human Machine Interface) merupakan perangkat yang digunakan operator untuk melihat informasi dari sistem. Data proses dapat ditampilkan dalam bentuk angka, grafik, indikator, maupun status peralatan.
HMI membantu operator memahami kondisi mesin dan proses secara lebih mudah sehingga tindakan dapat dilakukan berdasarkan informasi yang tersedia.
5. SCADA
SCADA (Supervisory Control and Data Acquisition) digunakan untuk melakukan monitoring dan pengumpulan data dari berbagai perangkat dalam sistem industri.
SCADA dapat menampilkan kondisi proses secara terpusat, menyimpan data historis, serta memberikan alarm ketika terjadi kondisi tertentu.
Pada sistem yang memiliki banyak mesin atau area produksi, SCADA dapat membantu operator memperoleh gambaran kondisi proses dari satu platform monitoring.
6. Jaringan Komunikasi
Komponen berikutnya adalah jaringan komunikasi yang menghubungkan sensor, PLC, RTU, HMI, SCADA, dan perangkat lainnya.
Komunikasi yang baik sangat penting agar data dapat dikirimkan secara stabil dan sesuai kebutuhan sistem. Protokol seperti Modbus, Ethernet/IP, Profibus, dan protokol industri lainnya dapat digunakan sesuai perangkat dan arsitektur sistem.
7. Database dan Penyimpanan Data
Sistem monitoring industri juga membutuhkan media penyimpanan untuk menyimpan data proses. Data historis dapat digunakan untuk melihat perubahan parameter dari waktu ke waktu.
Informasi tersebut dapat membantu perusahaan melakukan analisis proses, evaluasi produksi, serta mengetahui pola perubahan kondisi peralatan.
Manfaat Sistem Monitoring Industri
Penerapan sistem monitoring industri dapat meningkatkan visibilitas terhadap kondisi proses dan peralatan. Operator dapat memperoleh informasi secara lebih cepat dibandingkan pemeriksaan manual.
Data historis juga dapat digunakan untuk membantu proses evaluasi dan pemeliharaan. Ketika parameter menunjukkan perubahan yang tidak normal, operator dapat melakukan pemeriksaan lebih awal sebelum masalah berkembang menjadi gangguan proses.
Selain itu, integrasi monitoring dengan PLC, HMI, dan SCADA membantu menciptakan sistem otomasi industri yang lebih terstruktur dan terintegrasi.
Kesimpulan
Komponen sistem monitoring industri terdiri dari sensor, transmitter, PLC atau RTU, HMI, SCADA, jaringan komunikasi, serta sistem penyimpanan data. Setiap komponen memiliki fungsi yang berbeda tetapi saling mendukung untuk menghasilkan sistem monitoring yang efektif.
Dengan integrasi berbagai komponen tersebut, perusahaan dapat memantau temperature, pressure, flow, level, kondisi mesin, dan berbagai parameter proses lainnya secara lebih terstruktur. Sistem monitoring yang baik dapat menjadi bagian penting dalam mendukung efisiensi, pengendalian proses, dan digitalisasi industri.
