Water flow sensor jenis clamp on ultrasonic flow meter

Flow Meter  Ultrasonic

Flow meter ultrasonic transit time merupakan jenis flowmeter inferensial (mengukur secara tidak langsung). Yang dapat menghitung kecepatan aliran cairan dengan mengukur waktu transit pulsa suara frekuensi tinggi  yang melintasi pipa aliran.  Waktu transit adalah waktu yang diperlukan pulsa suara yang melintasi pipa dalam dua arah, yaitu searah dan berlawanan arah dengan arah aliran.

Dengan diketahuinya kecepatan aliran maka dapat di hitung flow rate dengan mengetahui luasan penanmpang suatu jalur aliran. Pengertian Ultrasonic Flow Meter banyak diketahui sebagai flow meter yang sistem instalasinya dengan menggunakan sistem non contact dimana sensor atau transducer tidak contact langsung dengan fluida. Karena cara instalasinya non contact atau clamp on maka jenis flow meter ini dikenal sebagai flow meter clamp on

Flowmeter ultrasonic clamp on  cukup egektif untuk mengukur suatu aliran dalam pipa karena jenis instalasinya clamp on, dimana  Transduser dipasang di permukaan luar pipa tanpa persyaratan penghentian aliran atau pemotongan pipa. Ini sangat sederhana, nyaman untuk instalasi, kalibrasi dan pemeliharaan.

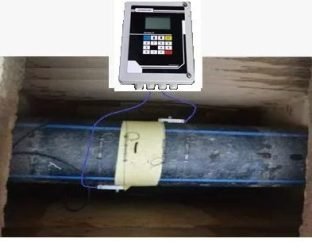

Clamp on Ultrasonic Flow Meter

Water flow sensor adalah jenis sensor yang digunakan untuk mengukur aliran air, baik itu air baku, air sungai, air laut maupun air kotor. Ada banyak jenis water flow sensor, namun ada yang cukup dikenal karena kelebihanya yaitu ultrasonic water flow sensor.

Water Flow meter ultrasonic merupakan tipe flow meter yang cara kerjanya mengukur kecepatan aliran air dengan menggunakan ultrasound. Dengan menggunakan transducer ultrasonic flowmeter dapat mengukur kecepatan rata-rata aliran fluida. Dapat dihitungnya rata-rata perbedaan waktu antara pengiriman signal dan penerimaan signal, dengan arah aliran akan didapatkan flow velocity. Dikalkulaiskan dengan luasan penampang pipa maka bisa didapatkan flow rate atau volume flow aliran dalam pipa.

Water flow meter ultrasonic clamp on merupakan jenis flow meter ultrasonic yang cara instalasinya tidak perlu memotong atau melubangi pipa. Prinsipnya adlah transducer ultrasonic cukup di tempel di permukaan luar pia dan dilanjutkan dengan mengklemnya.Transducer ultrasonic yang merupakan flow sensor mempunyai bebrapa ukuran dan jenis yang tergantung pada temperature dan ukuran diameter pipa.

Flowmeter ultrasonic jenis clamp on, dapat di pasang pada berbagai jenis material pipa dan berbagai ukuran diameter pipa. Diameter pipa yang bisa dipasang mulai dari DN 15 hingga DN600. Water meter jenis ultrasonic ini mempunyai akurasi 1% untuk yang single channel dan 0,5% untuk yang multi channel.

Untuk  yang membutuhkan penarikan data flowmeterc lamp on  biasanya cfdilengkapi data logger berupa SD card yang dapat di masukan ke laptop atau komputer. Data yang dapat di tarik berupa waktu pengecekan, Flow velocity, flow rate dan total volume dimana kapasitas tergantung pada kapasitas logger yang digunakan.

Keuntungan penggunaan  Flowmeter Clamp on ultrasonic :

•  Tidak ada penghalang di lintasan aliran, sehingga tidak ada pressure drop.
• Tidak ada part bergerak (moving parts), sehingga tidak ada bagian parts yang aus yang menyebabkan maintenance cost rendah.
• Model multi sensor mempunyai ketelitian lebih tinggi
• Dapat digunakan untuk mengukur flow fluida yang korosif dan slurry.
• Tersedia bbebrapa jenis sensor yang dapat mengukur dimeter pipa dari size DN15 – DN6000
• Jika diaplikasikan pada ukuran pipa yang besar diatas 4 inchi akan lebih ekonomis dibandingkan dengan jenis flowmeter lainnya.
•  Biaya instalasi sangat murah apalagi jika di instal pada pipa besar
• Tidak perlu menghentikan proses aliran dalam pipa atau tidak perlu mematikan pompa
• Dioperasikan pada semua jenis material pipa ( carbon steel, PVC, HDPE, SUS , dll ) dan semua jenis cairan homogen
• Bisa di operasikan pada air limbah dan air kotor dengan maksimal solid partikel 12%
• Dapat dipasang pada pada aliran dengan low flow velocity hingga 0.03 m/s
• Mempunyai akurasi lumayan baik 1% – 2%
• Pada additional tersedia eksternal data logger dengan menggunakan SD card
• Tersedia analaog ouput 4-20mA,Pulse, relay, dan communication RS485
• Tersedia sensor dengan class IP68 ( water proof)

Aplikasi Flow Meter Ultrasonic Clamp On

Flow meter clamp on banyak digunakan di berbagai jenis industri :

• Pengolahan Limbah
• Produksi air minum
• irigasi
• Petrochemical
• ssitem pendinginan
• Sistem Pemadam kebakaran / hydran
• Mengetahui besarnya energy untuk mesin chiller
• Menegcek Aliran limbah cair pada proses water treatment plant
• Mengecek besarnya flow rate dan flow velocity pada sitem pembangkit Turbine

Komponen Flow Meter ultrasonic Clamp On

Berikut ini salah satu contoh Komponen flow meter Ultrasonic clamp on model  Flowmasonic WuF 620CF dalam satu paket terdiri dari :

• Flow transmitter ultrasonic
• 1 pasang Flow transducer atau ultrasonic sensor
• Satu pasang kabel penghubung transducer ke flow transmitter
• 1 set transducer bracket
• Satu set Clamp on
• Ultrasonic gel
• Box Pannel out door
• Manual Operasional

Untuk Pengoprasian padsa pipa didalam air bisa di lakukan pemesanan ultrasoni ctransducer yang water proof atau  kelas IP68. Begitu juga untuk didalam air laut bisa juga menggunakan transducer ultrasonic dimana material yang digunakan non metal sehingga tidak berkarat.

Jenis Material Pipe material

• Flow meter clamp on ultrasonic wuf 620cf dapat digunakan untuk mengukur berbagai ukuran diameter pipa dari DN15 hingga DN 6000J uga dapat digunakan untuk mengukur aliran dalam berbagai jenis material pipa seperti :
• .Carbon steel
• PVC
• Stainless steel
• Aluminum
• Cast iron
• Asbestos
• Ductile iron
• Fiberglass
• Copper
• Lainnya

Selain jenis material pipa, Juga mampu mengukur aliran pada pipa yang bagian dalam pipa ada linnernya.

Jenis Cairan

Flow meter clamp on ultrasonic wuf 620 cf  dapat digunakan untuk mengukur flow rate dari berbagai jenis cairan seperti yang ada dimenu cairan.

• Water
• Sea Water
• Diesel Oil
• Kerosene
• .Castor Oil
•  Gasoline
• Peanut Oil
• Fuel oil
• Gasoline #90
• Crude Oil
• Gasoline #93
• Propane at -45?
• Alcohol
• Butane(0?)
• Water(125?)
• Other

Spesifikasi flow meter ultrasonic clamp on

Berikut ini salah satu contoh Produk Flowmeter Ultrasonic clamp on dari flowmasonic WUF 620 CF

Cara Installasi clamp on Flow meter ultrasonic

Langkah-langkah instalasi flow meter ultrasonic sangat simple dan mudah terutama untuk jenis clamp on installation. Jenis clamp on ini bisa diinstal pada berbagai jenis material dan ukuran dimeter pipa. Langkah penting dalam instalasi yang perlu diperhatikan adalah data-data pipa dan cairan.

Selain itu juga posisi titik dimana transducer clamp on ultrasonic di pasang harus di perhatikan terutama jarak up stream atau down steram. Lihat manual operasional dan ikuti standart yang ditetapkan oleh manufacture. Untuk instalasi di out door sebaiknya transducer ultrasonic dilindungi bracket guna menghindari perubahan posisi yang berakibat pada hasil pembacaan.

Sebelum melakukan instalasi sebaiknya dapatkan data-data dari diameter pipa, jenis material pipa, tebal pipa, jenis transducer dan lainnya. Masukan data tersebut sesuai dengan kondisi yang sebenarnya.

Untuk jenis produk flow meter ultrasonic dapat di lihat di : Clamp on ultrasonic flow meter

Berikut adalah langkah – langkah Instalasi Flowmasonic WUF 620CF :

• Sebelum melakukan pemasangan flow meter, pastikan kelengkapan flow meter ultrasonic yang kita beli. Untuk transit time ultrasonic terdiri dari  3 komponan utama yaitu
  • 1 set Ultrasonic flow transmitter
  • 1 set transducer untuk single path
  • 1 set cable transducer
  • Accesorries :
    • 1 set clamp on bracket  ( disesuaikan dengan diameter pipa )
    • 1 set bracket transducer
    • 1 sachet ultrasonic gel compound
    • 1 panel box include komponen panel
    • manual operasional dan quck guide instalation rudi

• Tentukan  lokasi pipa yang dipasang transducer, ikuti  persyaratan jarak upstream dan down stream dan pastikan aliran laminer.
  • Hindari posisi dimana not full fill pipe
  • Hindari pemasangan pada arah top to bottom

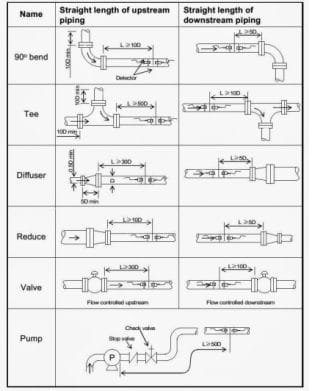

• Berikut ini Acuan Posisi Down stream dan upstream yang biasanya digunakan untuk flow meter

•

• Ukur Diameter Luar dan tebal pipa
  • Masukan parameter tersebut pada ultrasonic transmitter WUF 500
• Tentukan jenis instalasi transducer yaitu Type  Z ( berseberangan ), Type V ( sejajar ).
  • Jenis instalasi ini dipilih disesuaikan dengan diameter pipa, jenis material pipa
  • Pemilihan jenis instalasi berpengaruh pada kualitas signal yang dihasilkan sensor
  • makin bagus signal yang dikirim sensor ke transmitter amaka makin bagus akurasi yang didapat
• Masukan jenis material pipa pada parameter transmiter
  • Jenis material pipa bisa dipilih sesuai dengan yang tersedia di menu
• Dari data tersebut WUF 500 akan memberikan jarak antar transducer, setelah itu kita tandai pipa dengan ukuran jarak tersebut.
  • Jarak transducer ini harus dijadikan catatan penting agar kekuatan signal bisa didapatkan dengan maksimal
  • Selain jarak transducer yang perlu diperhatikan adalah posisi center dari transducer agar tangkapan ultrasond bisa sempurna
• Siapkan pembersih permukaan pipa, seperti amplas dan bersihkan permukaannya yang dipasang transducer
  • Permukaan pipa perlu dilakukan treatment dengan benar agar tidak menurunkan kwalitas tangkapan signal yang d kirim maupun diterima oleh transducer.
• Setelah bersih, pemasangan transducer dapat dilakukan dengan mengolesi ultrasonic gel pada sensor.
• Tempelkan sensor pada pipa kemudian tutup menggunakan braket lalu diclamp.
  • Pemasangan bracket untuk menghindari perubahan letak sensor akibat sesuatu.
  • Pergeseran posisi transducer yang di setting dan di clamp dalam waktu lama akan menyebabkan kwalitas pembacaan dari flometer kurang baik dan bahkan bisa error.
• Lakukan setting pada unit pengukuran sesuai dengan yang kita inginkan yaitu:
  • satuan waktu bisa dipilih second, minute, hour dan day
  • satuan jarak bis adipilih mm, cm, m
  • satuan volume bisa dipilih gallon, barrel, liter,  m3 dan seterusnya
  • Satuandiatas tinggal plih sesuai dengan yang disajikan dimenu satuan
• Bagi yang membutuhkan analog out put sebaiknya disetel juga ke 4-20 mA dan dilakukan pengecekan ampere atau volt nya.
• Untuk mengetahui kwalitas dari aliran sebaiknya dilakukan pengecekan kekuatan signal . Jika signal kurang bagus maka perlu dilakukan pengecekan ulang parameter diameter, tebal, jenis pipa dan jenis cairan.
• Dan jangan lupa, semua langkah diatas dilakukan pada kondisi aliran dalam pipa harus penuh.
• Untuk mengetahui normal tidaknya signal sebaiknya dibaca manual operasional dimana standartnya disesuaikan dengan persyaratan dari manufacture

Namun demikian dalam instalasi jika sudah dikuti prosedur2 diatas dan ternyata akurasi tidak sesuai atau mungkin error dan flow meter tidak menampilkan apapun, sebaiknya hubungi manufacture karena bisa jadi ada kesalahan product atau sebab lainnya.
