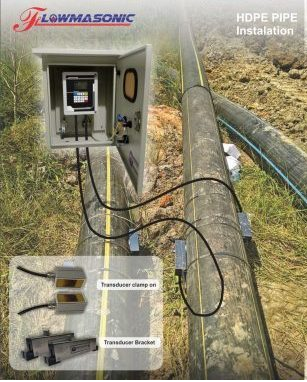

Installasi Ultrasonic Flow Meter Pada Pipa HDPE

Flow meter jenis clamp on ada yang diinstall secara permanen dan ada yang digunakan secara portable. Ini banyak digunakan untuk pengetesan aliran dalam pipa untuk menegtahi kapasitas aliran.  Clamp on ultrasonic flow meter bisa dipasang pada segala jenis material pipa maupun untuk berbagai ukuran diameter pipa. Ukuran diameter pipa yang bisa dipasang jenis flowmeter ini  dari ukuran terkecil 1/2? hingga 200?.

Ada dua jenis flow meter ultrasonic yang instalasinya menggunakan cara clamp on yaitu :

• Flow meter Ultrasonic Portable
• Flow meter ultrasonic Clamp on fix wall moun

Ssesuai dengan perkembangan technology para engineer banyak juga yang menyarankan menggunakan flow meter yang cara instalasinya dengan sistem clamp on. Sistem instalasi clamp on hanya dimiliki oleh flow meter ultrasonic yang selama ini banyak diaplikasikan untuk jenis portable flow meter. Jenis ini biasanya  digunakan untuk melakukan pengecekan dan pengetesan performa sistem, peralatan pompa, menjaga stabilitas dari kwalitas produksi dan lainnya.

Keuntungan penggunaan  Flowmeter Clamp on ultrasonic :

•  Tidak ada penghalang di lintasan aliran, sehingga tidak ada pressure drop.
• Tidak ada part bergerak (moving parts), sehingga tidak ada bagian parts yang aus yang menyebabkan maintenance cost rendah.
• Model multi sensor mempunyai ketelitian lebih tinggi
• Dapat digunakan untuk mengukur flow fluida yang korosif dan slurry.
• Tersedia bbebrapa jenis sensor yang dapat mengukur dimeter pipa dari size DN15 – DN6000
• Jika diaplikasikan pada ukuran pipa yang besar diatas 4 inchi akan lebih ekonomis dibandingkan dengan jenis flowmeter lainnya.
•  Biaya instalasi sangat murah apalagi jika di instal pada pipa besar
• Tidak perlu menghentikan proses aliran dalam pipa atau tidak perlu mematikan pompa
• Dioperasikan pada semua jenis material pipa ( carbon steel, PVC, HDPE, SUS , dll ) dan semua jenis cairan homogen
• Bisa di operasikan pada air limbah dan air kotor dengan maksimal solid partikel 12%
• Dapat dipasang pada pada aliran dengan low flow velocity hingga 0.03 m/s
• Mempunyai akurasi lumayan baik 1% – 2%
• Pada additional tersedia eksternal data logger dengan menggunakan SD card
• Tersedia analaog ouput 4-20mA,Pulse, relay, dan communication RS485
• Tersedia sensor dengan class IP68 ( water proof)

Komponen Flow Meter Ultrasonic Clamp On

Berikut ini contoh komponen pada Flow meter ultrasonic Clamp On WUF 620 CF :

• Flow transmitter ultrasonic
  • Berfungsi sebagai komponen utama membaca signal, memproses dan mengeluarkan output digital ke display, analog output dan pulsa serta data logger dan komunikasi RS485
• 1 pasang Flow transducer atau ultrasonic sensor
  • Berfungsi sebagai sensor ultrasonic guna mendapatkan dan mengirim signal ke flow transmitter ultrasonic.
• Satu pasang kabel penghubung transducer ke flow transmitter
  • Berfungsi sebagai penghubung untuk mengirim signal dari transducer ultrasonic ke transmitter
• 1 set transducer bracket
  • Berfungsi sebagai pelindung transducer agar tidak mudah berubah posisinya
• Satu set Clamp on
  • Berfungsi untuk meng clap bracket agar kokoh
• Data logger biasanya berupa SD card atau flash disc dengan kapasitas hingga 2 GB
• Ultrasonic gel
•  Box Panel outdoor
• Manual Operational



Karena lokasinya yang cukup longgar, pemasangan clamp on ultrasonic flow meter dapat dilakukan dengan cepat dan mudah. Mengenai parameter serta variabel variabelnya sebagai indikasi kekuatan sinyal juga bisa di dapatkan dengan maksimum.

Selain feeling dan ketepatan dalam mendapatkan dimensi serta parameter yang harus diinput, perlu diperhatikan jalur kable transducer harus dilakukan dengan ceramat agar tidak ada perubahan parameter seperti transducer spacing dan alignment dari transducer itu sendiri. Yang dapat merubah kekuatan signal yang pada akhirnya akurasi akan menyimpang jauh.

Langkah-langkah Instalsi transducer clamp on ultrasonic

Untuk instalasi flow meter clamp on cukup simple dan cepat karena hanya menempelkan sensor ultrasonic di permukaan pipa. Namun ada beberapa hal yang harus diperhatikan sebelum instalasi dari pengecekan peralatan, komponen utama dan asesoris yang dibutuhkan termasuk power yang tersedia.

Berikut adalah langkah – langkah pemasangan/Instalasi Flow meter ultrasonic clamp on

• Sebelum melakukan pemasangan flow meter, pastikan kelengkapan flow meter ultrasonic yang kita beli. Untuk transit time ultrasonic terdiri dari  3 komponan utama yaitu
  • 1 set Ultrasonic flow transmitter
  • 1 set transducer untuk single path
  • 1 set cable transducer
  • Accesorries :
    • 1 set clamp on bracket  ( disesuaikan dengan diameter pipa )
    • 1 set bracket transducer
    • 1 sachet ultrasonic gel compound
    • 1 panel box include komponen panel
    • manual operasional dan quck guide instalation rudi
• Tentukan  lokasi pipa yang dipasang transducer, ikuti  persyaratan jarak upstream dan down stream dan pastikan aliran laminer.
  • Hindari posisi dimana not full fill pipe
  • Hindari pemasangan pada arah top to bottom
• Sebelum melakukan pemasangan flow meter, pastikan kelengkapan flow meter ultrasonic yang kita beli. Untuk transit time ultrasonic terdiri dari 3 komponan utama yaitu 1 set transducer, cable dan 1 unit ultrasonic transmitter.  Sedangkan accesorie lain yang dibutuhkan saat instalasi adalah transducer bracket, clamp on dan ultrasonic gel.
• Tentukan  lokasi pipa yang dipasang transducer, ikuti  persyaratan jarak upstream dan down stream dan pastikan aliran laminer.
• Tentukan jenis instalasi transducer yaitu Type  Z ( berseberangan ), Type V ( sejajar ).
• Ukur Diameter Luar dan tebal pipa hdpe setelah itu masukan parameter tersebut pada ultrasonic transmitter
• Masukan jenis material pipa jenis other, jenis liner , jenis cairan dan tandai jarak trasnducer.
• Ketika memilih HDPE maka masukan sound velocitynya.
• Siapkan pembersih permukaan pipa, seperti amplas dan bersihkan permukaannya yang dipasang transducer
• Pemasangan transducer dilakukan dengan pengikatan clamp .
• Lakukan setting pada unit pengukuran sesuai dengan yang kita inginkan yaitu satuan velocity, flow rate  dan satuan totalizer (volume). Satuan unit bisa kita pilih ke satuan liter, m3, galon, barrel dll serta satuan waktu seperti menit, jam, detik dan hari.
• Selanjutnya adalah menyeting cut off dan damping yang di ikuti dengan mereset flow rate dan totalizer.
• Flow meter juga dilengkapi dengan data logger bisa disetting sistem penyimpanan riwayat data perwaktu tertentu.
• Bagi yang membutuhkan analog out put sebaiknya disetel juga ke 4-20 mA dan dilakukan pengecekan ampere atau volt nya.
• Untuk mengetahui kwalitas dari aliran sebaiknya dilakukan pengecekan kekuatan signal . Jika signal kurang bagus hendkanya dilakukan pengecekan ulang paramete diameter, tebal, jenis pipa dan jenis cairan.
• Setelah semua dicek setting dari satuan pembacaan, output analog bisa dilanjutkan dengan memasang trasnmitter pada panel dan cable conduite. Cable harus terjaga dari cuaca dan kerusakan lainnya serta memasang bracket transducer agar posisi transducer tidak mudah berubah.
• Dan jangan lupa, semua langkah diatas dilakukan pada kondisi aliran dalam pipa harus berhenti tidak bolah ada aliran. Untuk mengetahui normal tidaknya signal sebaiknya dibaca manual operasional dimana standartnya disesuaikan dengan persyaratan dari manufacture.

Sebagai catatanyang harus diperhatikan adalah Prlindungan transmitter ultrasonic dan tracker terhadap cuaca serta kondisi lain i harus di perhatikan dengan meletakan ultrasonic transmitter dalam panel box serta proteksi transducer dengan bracket yang memadai ketika pipa berada di luar ruangan.
