Flow Meter Air Limbah Electromagnetic 3 inch Flowma WMAG 21

Flow Meter air Limbah

Flow Meter Air limbah diindustri biasanya digunakan untuk mengetahui Kapasitas dan jumlah air limbah yang dihasilkan oleh proses produksi atau karena aktifitas lain dari industri. Sedangkan untuk proses pengolahan Air Limbah, flowmeter air limbah biasanya digunakan untuk mengetahui jumlah air limbah yang akan diproses, besaran komponen proses pengolahan dan beasran jumlah limbah yang dihasilkan serta total air hasil proses sebelum di buang ke sungai.

Untuk mengetahui jumlah total volume air limbah, membantu mengontrol proses serta mengetahui hasil proses pengolhan air limbah, biasanya flowmeter dipasang pada saluran masuk dan keluarnya limbah dan menuju pembuangan terakhir. Pemasangan Jenis flowmeter air limbah haruslah sesuai dengan sifat dari limbah itu sendiri, sebgai acuan jenis material flowmeter yang digunakan.

Guna mendapatkan efisiensi dan efektifats  suatu proses, flowmeter air limbah  sangat penting digunakan untuk mengetahui besaran serta jumlah penggunan komponen untuk memproses air limbah( koagulan dan flokulan ) agar diketahui biaya secara keseluruhan dari proses pengolahan air limbah.

Parameter Flowmeter Air Limbah

Untuk Memilih jenis flowmeter air limbah,  hendaknya gunakan jenis flow meter yang tidak mempunyai komponen berputar khususnya komponen yang kontak langsung dengan media limbah. Hal ini untuk menekani biaya proses, biaya maintenace dan akurasi hasil pengukuran serta guna menjaga dan meningkatkan life time flowmeter limbah itu sendiri.

Flow meter yang paling banyak digunakan untuk air limbah dan sangat terkenal adalah jenis Flow meter Electromagnetic. Flow meter electromagnetic hanya bisa di operasikan pada jenis cairan yang mempunyai konduktivitas yang memadai.

Ada bebarapa hal yang harus diperhatikan sebelum menentukan jenis flowmeter air limbah yang digunakan, yaitu :

Pemilihan Jenis Flow Meter Air Limbah

Karena sifat limbah yang bergam,  ada beberapa point penting dalam menentukan jenis flow meter limbah ini dan yang perlu diperhatikan adalah :

• Kapasitas flow rate dari air limbah yang dideteksi oleh sensor flow meter.
• Sifat dari air limbah yang tingkat keasaman cukup ekstrim perlu pemilihan bahan flow meter.
• Kekotoran dari air limbah serta temperature limbah sendiri untuk menentukan jenis flow meter.
• Pressure aliran air limbah yang menggunakan pompa atau sistem gravitasi.
• Kandungan air limbah mungkin mengandung getah, lumpur seperti bubur kertas atau kotoran solid lainnya.
• Lokasi Instalasi flow meter indoor atau out door.
• Tingkat proteksi ecetrical apakah perlu water proof (karena kemungkinan terendam air) akibat banjir atau jalur pipa di saluran pembuangan air hujan.
• Jenis Indicator integral atau remote yang pasanganya didalam control room.
• Model koneksi power electric AC atau DC atau dengan battery.
• Type Koneksi body sensor, flange, fitting atau drat.

Apa itu Electromagnetic Flow Meter?

Electromagnetic flow meter atau Magnetic Flow Meter serta sering disebut magmeter merupakan jenis flow meter yang tidak mempunyai bagian yang bergerak (moving part). Magnetic flow meter ini sangat ideal jika digunakan untuk pengukuran aliran fluida yang tidak homogen, cairan yang kotor, cairan yang mengandung lumpur atau untuk cairan limbah ataupun air intake, air bahan baku, air dari waduk atau sungai yang banyak mengandung kotoran atau sampah ( plastik, rumput atayupun lainnya), sehinga cukup cocok digunakan untuk flow meter limbah.

Flow Meter Air Limbah 3 inch Flowma WMAG 21 merupakan produk dari jenis electromagnetic flow meter dan dapat diandalkan, Flowma WMAG 21 ini dapat mengukur cairan konduktivitas yang mengalir dalam pipa, seperti air sumur, air laut, air limbah, air lumpur, air minum, cairam asam, bubur makanan, syrup, air gula dan lainnya.

Flowmag wmag21 mempunyai komponen sensor yang disesuaiakan dengan jenis cairan, sehingga bisa juga dikustom sebagai flowmeter limbah yang komponen material sensor disesuaian dengan karakter air limbah.

Magmeter atau electromagnetic flow meter ini hanya bisa digunakan pada aplikasi air (water) yang mempunyai konduktifitas tertentu, sesuai dengan aturan yang disyaratkan masing manufacture flowmeter electromagnetic.

Secara umum magnetic flowmeter tidak berfungsi pada fluida hidrokarbon dan air suling (distilled water / demin water). Namun, ideal untuk mengukur aliran cairan seperti slurry dan material korosif.seperti pada proses chemical ataupun minuman maupun cairan air yang kental seperti kecap, sauce, syrup dan lainnya.

Flowmeter electromagnetic ini sangat cocok digunakan pada sistem aliran yang menyaratkan pressure drop yang sangat rendah. Prinsip kerja Electromagnetic flow meter jenis ini didasarkan pada hukum induksi elektromagnetik (Faraday’s Law), yaitu bila suatu fluida konduktif elektrik melewati pipa sensor elecromagnetic, maka fluida akan bekerja sebagai  konduktor yang bergerak memotong  medan magnet yang dibangkitkan oleh kumparan magnetic dari sensor / transducer, sehingga timbul tegangan listrik induksi.

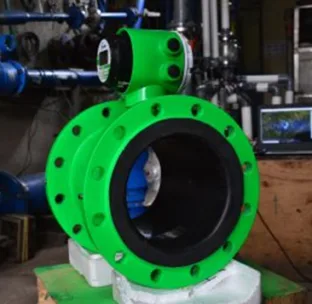

Flow Meter Air Limbah 3 inch Flowma WMAG 21

Flowma WMAG21 Electromagnetic series intelligent electromagnetic flowmeter dibuat sesuai dengan hukum induksi electromagnetic untuk mengukur cairan ber konduktivitas yang mengalir dalam pipa seperti air sumur, air laut, air limbah, air lumpur, air minum, cairam asam, bubur makanan, syrup, air gula dan lainnya.

Cairan ini banyak digunakan di industri makanan dan minuman, pengolahan limbah, saluran air sungai atau air hujan, pengolahan air,  petrokimia, power plant, Pertambangan, pertanian, Industri automotive, sistem pendingin dan industri lainya.

Flowma wmag21 electromagnetic flow meter mempunyai 2 bagian utama yaitu electromagnetic flow sensor dan electromagnetic flow transmitter atau disebut dengan Converter. MAsing masing bagian mempunyai caractristik dan fungsi tersendiri .

Electromagnetic Flow Sensor

Flow sensor electromagnetic mempunyai fungsi untuk menangkap aliran yang mempunyai conduktivity dengan menggunakan sepasang electroda dan mengirimkan sinyal ke converter yang akan di olah sesuai dengan hukum faraday.

Flowma Wmag21 electromagnetic flow sensor mempunyai 2 jenis instalasi yaitu

• Inline Electromagnetic flow sensor
  • Sistem instalasinya dilakukan dengan memotong pipa sedangkan connection ada beberapa jenis yaitu dengan flange, ulir, wafer dan sanitary tri clamp
• Insertion Electromagnetic flow sensor
  • Sistem instalasinya dilakukan dengan melubangi pipa. sedangkan connection dengan cara memasang fitting baik dengan fitting saddle maupun welding dan sensor dimasukan kedalam pipa melewati fitting tersebut.Jenis instalasi ini cocok digunakan untuk pipa dengan ukuran diameter besar.

Untuk Magnetic flow sensor terdapat komponan berupa flow tube, electrode, coil cover dan connection baik berupa flange maupun ulir. Flow sensor electromagnetic flowma wmagg21 mempunyai fungsi untuk menangkap aliran yang mempunyai conduktivity dengan menggunakan sepasang electroda dan mengirimkan sinyal ke converter yang akan di olah sesuai dengan hukum faraday.

Flowma Wmag21 Battery Power Electromagnetic Flow Meter merupakan salah satu varian dari Wmag21 series yang menggunakan battery lithium 3.6V yang mampu  bertahan hingga 4 tahun pemakaian. Flow meter ini bagian dari flow measurement yang menggunakan prinsip hukum faraday (electromagnetic) yang membuat flow meter tersebut tidak memiliki part atau bagian yang menghalangi aliran sehingga pressure drop dapat diabaikan.

Jenis Insertion electromagnetic flow meter wmag21  ini cocok jika digunakan untuk ukuran pipa yang menengah keatas. Mengenai harga dari insertion electromagnetic flow meter ini akan lebih rendah jika diaplikasikan pada pipa dengan ukuran besar.

Tujuan dari pemasangan jenis insertion ini biasanya untuk mempersingkat waktu installasi dan biaya installasinya bisa lebih murah dibandingkan yang jenis inline khususnya untuk jenis pipa dengan ukuran besar diatas 10 inchi.

Cara kerja dari dua type flowmeter electromagnetic wmag210 ini sama yaitu mengandalkan induksi listrik sebagai hasil dari adanya tegangan arus sebagai mana hukum faraday. Namun demikian karena prinsip kerjanya berdasarkan induksi listrik maka flow meter magnetic akan bisa bekerja dengan baik jika aliran air di dalam flow meter ini mempunyai konduktivitas yang biasanya diatas 20 micro siemens. Karena itu magnetic flow meter tidak bisa dipake untuk membaca aliran fluida hidro carbon atau air demin yang tidak mempunyai konduktivitas atau konduktvitasnya kecil banget.

Electromagnetic Flow Transmitter atau Converter

Ada 2 jenis flow converter untuk electromagnetic water meter yaitu jenis compact atau integral. dimana cara insatlasinya converter menyatu dengan sensor. Untuk jenis ke 2 yaitu jenis split atau remote dimana cara instalasinya terpisah dengan electromagnetic sensor. Untuk menghubungkan converter dengan magnetic sensor di butuhkan cable yang panjangnya disesuaikan kebutuhan.

Untuk Power supply Converter Magnetic flow meter wmag21 memberikan jenis dual power suply  seperti 220 VAC dan 24 VDC . Namun untuk Power battrey juga tersedia dengan life time battry hingga 4 th jika di lokasi pemasangan tidak ada listrik atau bisa juga diconnect dengan sel surya.

Fitur Flowmag WMAG21

• Tidak ada Komponen sensor yang bergerak sehingga cocok untuk air limbah maupun air kotor
• Flow meter flowmag  wmag21 mempunyai akurasi cukup baik yaitu 0.5%
• Power suply AC 220 , DC 12 VDc -36 Vdc, Battery
• Tersedia bebagai jenis size pipa dari DN10 hingga DN 1800
• Terssedia jenis instalasi Insertion
• Koneksi bisa berupa Flange, Ulir dan wafer
• Tersedia jenis compact dan remote atau split dengan panjang Kabel bisa hingga 100 m
• Bisa di pesan dengan menggunakan PN, ANSI dan JIS begitu juga class bisa hingga class ANSI900.
• Material Liner dan elektroda bisa di custom bahkan untuk airan yang abrasif, korosif hingga jenis food grade
• Sistem pembacaan unit bisa langsung di setting pada converter ke satuan liters, meters cubic, gallons maupun lainya
• Mempunyai ketahanan cukup baik untuk cairan yang korosive dan abrasive seperti pada limbah tambang.

Saat membutuhkan spesifikasi yang custom pada jenis material yang disesuaiakan dengan aplikasi flowmag wmag21 juga memiliki range yang memadai. Untuk jenis material yang disedikan oleh flow meter electromagnetic wmag21 ada beberapa pilihan material.

Untuk material flange dan coil electrode cover tesedia carbon steeal, stainless steel  304 hingga sus316. Jenis flow meter magnetic type WMAG21 memiliki unit pengukuran yang  bisa distetting ke liters, meters cubic, gallons maupun lainya. Yang cukup menarik flow meter ini mempunyai converter yang dilengkapi dengan diplay yang cukup lebar dengan 4 baris. Sehingga kita bisa langsung melihat tampilan bacaan berupa flow rate, velocity dan totalizer serta status flow meternya.

Series Wmag21 memiliki spesifikasi yang luas dengan beberapa opsi. Mulai dari opsi size pipa, material, standard pressure rating, nominal pressure rating, enclosure, output, input power dan communication. Opsi-opsi tersebut menyusaikan pada aplikasi dimana flow meter akan dipasang, seperti untuk input power.

Aplikasi Flowmeter WMAG21

Flowmeter Electromagnetic WMAG21 dapat di gunakan diberbagai industri dan proses seperti ::

• Tanaman Air dan Limbah
• Industri Kimia dan Farmasi
• Waste Water Treatment Plant
• Industri makanan dan minuman
• Penambangan, semen dan mineral mate
• Industri pulp dan kertas, Industri energi
• Industri baja, Utilitas Umum
• Petrochemical
• Water treatment Plant
• dan lainnya

Akurasi Flowma WMAG21 Magnetic Flowmeter

Flowma WMAG21 magnetic flow meter mempunyai akurasi cukup baik yaitu 0.5% dengan size pipa dari DN10 hingga DN 1800. Namun demikian untuk ukuran besar atau kapasitas aliran yang besar sebaiknya menggunakan yang tipe insertion. Untuk koneksinya bisa menggunakan PN, ANSI dan JIS begitu juga class bisa hingga class ANSI900.
